В каких случаях и в каких условиях рекомендуется применять армированный шланг?
Гидравлические системы требуют использования шлангов, способных выдерживать различные нагрузки и условия эксплуатации. Существует множество размеров и конструкций шлангов, предназначенных для конкретных задач.
Содержание статьи
В гидросистемах шланги обычно используются в трёх ключевых зонах:
•Всасывающие;
•рабочие (напорные);
•возвратные линии.
Разнообразие требований к этим линиям обуславливает широкий выбор конструкций и типов армирования шлангов.
Линии высокого давления:

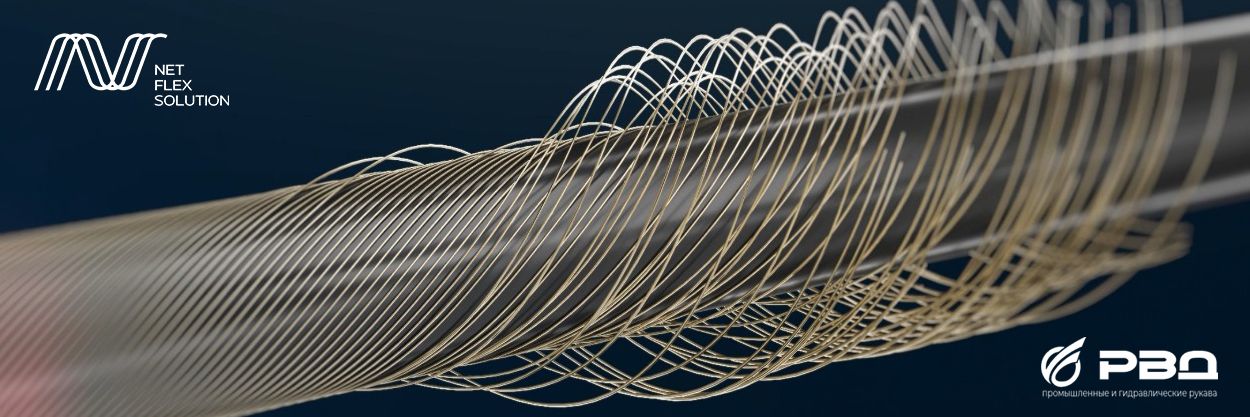

Рабочие линии, испытывающие максимальные нагрузки от насосов и механизмов, нуждаются в шлангах, способных выдерживать экстремальное давление. Для этих целей используются армированные шланги. Наиболее распространенным вариантом является армирование стальной проволокой, однако также применяются шланги с текстильным или синтетическим армированием. Конструкция армирования может быть спиральной или оплеточной, в один или несколько слоев. Количество слоев напрямую влияет на максимальное рабочее давление шланга: чем их больше, тем выше прочность. Спиральная конструкция обеспечивает повышенную прочность на разрыв, но может несколько снижать гибкость шланга. Для систем с высоким расходом и давлением оптимальным выбором будут шланги большого диаметра, усиленные 4- или 6-слойным армированием. В случаях подключения шланга к крупным распределительным блокам или коллекторам допустимо использование более экономичных вариантов с двухслойной оплёткой.
Всасывающие линии:
Правильный выбор шланга для всасывающей линии имеет решающее значение для обеспечения оптимальной производительности оборудования. Чтобы избежать чрезмерного вакуума при высокой скорости потока, рекомендуется использовать шланг большего диаметра и ограничивать скорость жидкости значением до 1,5 метра секунду. Внутренняя конструкция всасывающего шланга включает армирующую вставку, встроенную в трубку, что обеспечивает устойчивость к отрицательному давлению. Армирование часто выполняется в виде спиральной или двойной спиральной проволочной катушки, обеспечивающей необходимую прочность без излишней жёсткости и сохраняющей гибкость для удобства монтажа.
Возвратные линии:
При выборе шланга для возвратной линии гидравлической системы можно руководствоваться принципом большей гибкости. Главное — ограничить противодавление, поэтому необходимо подобрать шланг с большим внутренним диаметром (больше, чем у напорной линии, но меньше, чем у всасывающей), чтобы скорость потока жидкости не превышала 3 метра в секунду. Превышение допустимого противодавления может негативно сказаться на производительности системы и привести к повреждению компонентов, установленных на линии бака, например, фильтра.
Таким образом, правильный выбор шланга не только обеспечит долговечность и бесперебойную работу системы, но и предотвратит дорогостоящие поломки и простои оборудования. Не стоит пренебрегать деталями, ведь именно они определяют общую надежность и эффективность гидравлической системы.
