Что такое обжим РВД и в каких случаях его рекомендуется использовать при сборке шлангов?
Обжим — это один из самых надежных и широко используемых способов соединения рукавов высокого давления (РВД) с фитингами. Он обеспечивает герметичность, механическую прочность и безопасность гидравлических соединений. В этой статье мы разберем, в каких случаях используется обжим, как правильно подготовить рукав, подобрать комплектующие и выполнить процедуру обжима.
Содержание статьи
В каких случаях используется обжим рукава?
Рукава с обжатой концевой арматурой применяются в большинстве промышленных и мобильных гидросистем, где требуется:
На текущий момент гидравлические рукава всех типов (1SN, 2SN, 4SP, 4SH и др.) изготавливаются с применением процесса обжатия концевой арматуры.
Подготовка рукава к обжиму
Перед началом работы необходимо:
Определить тип шланга — его диаметр (DN), количество оплеток, стандарт (например, SAE 100R2, EN 853 2SN и т.д.). Проверить целостность шланга — отсутствие трещин, вздутий, деформаций. Отрезать рукав под нужную длину при помощи специализированного отрезного станка. Такие станки оборудованы стальным лезвием с алмазным напылением, что обеспечивает быстрый и точный рез рукава. Категорически не рекомендуется использовать отрезные станки с абразивным отрезным диском (в частности УШМ) для резки рукавов во избежание попадания внутрь продуктов износа .

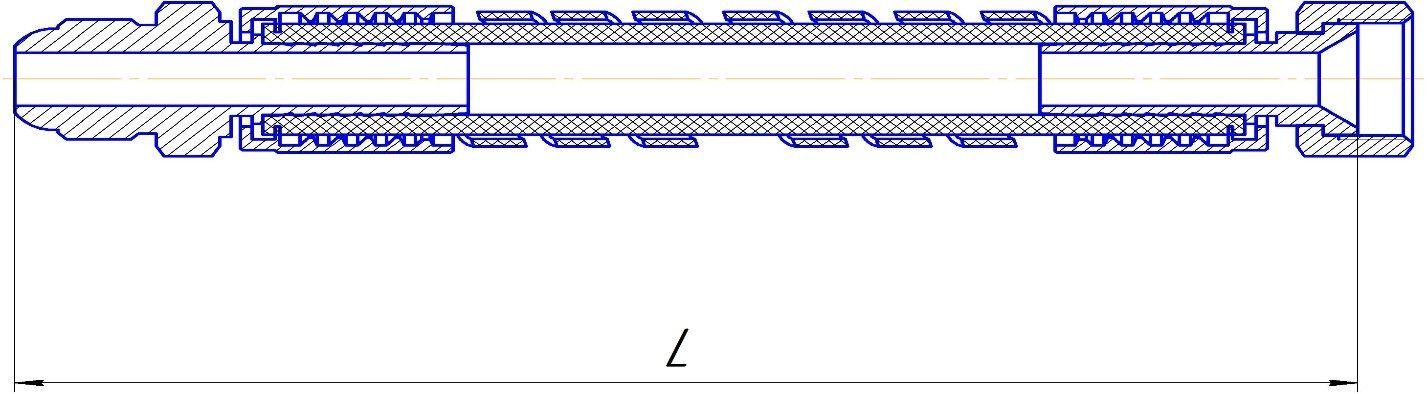

Важно: нельзя использовать поврежденный рукав — это может привести к выходу гидросистемы из строя. При определении для рукава следует помнить, что все международные и российские стандарты предписывают измерять и прописывать длину рукава по присоединительным поверхностям («конус-конус»)
Подбор правильных комплектующих
Для качественного соединения подбираются:
Неправильно подобранные комплектующие могут привести к разгерметизации или повреждению шланга.
Окорка рукава
Некоторые типы шлангов (например, рукава EN856 4SP/4SH) требуют предварительной окорки (удаления внешнего слоя резины на определенную длину). Это делается:
Окорка рукава выполняется при помощи специализированного оборудования – окорочного станка. Использование окорочных станков с электроприводом обеспечивает высокую скорость и эргономичность работы.
Установка и обжим фитинга
Важно: неправильный диаметр обжима (недообжим или переобжим) может стать причиной утечки, разрушения шланга или вылета фитинга.
Особенности соединений типа Interlock
Interlock-соединения применяются для многоплеточных и спиральных шлангов (например, R13, R15, 4SH), работающих при сверхвысоких давлениях.
Особенности: - Имеют двойную защиту от вырывания фитинга. - Требуют обязательной окорки наружного и внутреннего слоя. - Используются в условиях высокой динамической нагрузки (экскаваторы, прессы, буровые установки и пр.).
Interlock-соединения обеспечивают повышенную прочность и надежность, но требуют строгого соблюдения технологии сборки.
Заключение
Обжим — ключевой процесс в производстве РВД. Качественно выполненное обжимное соединение — это гарантия безопасности, герметичности и длительного срока службы гидросистемы. Чтобы избежать ошибок, всегда следуйте техническим рекомендациям производителей и используйте профессиональное оборудование.
